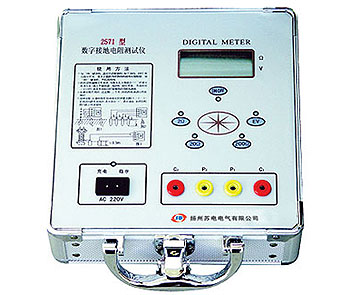

SDBY2571数字接地电阻测量仪

主要功能与特征

    本产品符合中华人民共和国电力行业标准DL/T845.2-2004，采用先进的大规模集成电路，应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型接地电阻测量仪。适用了电力、邮电、铁路、矿山、通信等部门的接地电阻测量，是传统接地摇表的替代产品，本仪表不需要人工调节平衡，3（1/2）位LED显示，除测接地电阻外，还可以测低电阻导体电阻、土壤电阻率以及交流对地电压。

主要技术指标

▲ 测量范围及恒流值（有效值）
▲ 电阻：0～2Ω（10mA），2～20Ω（10mA），20～200Ω（1mA）
▲ 电压：AC  0～20V
▲ 测量精度及分辨率
▲ 精度：0～0.2Ω≤±3%±1d，0.2Ω～200Ω≤±1.5%±1d，1～20V≤±3%±1d
▲ 分辨率：0.001Ω、0.01Ω、0.1Ω、0.01V
▲ 辅助接地电阻对地电压引起的测量误差
▲ 允许辅助接地电阻RC（C1与C2之间）＜1.8kΩ
▲ RP（P1与P2之间）＜40kΩ，误差≤±5%
▲ 允许对地电压≤5V（工频有效值）
▲ 电源及功耗
▲ 最大功率损耗≤2W
▲ 电源：6.8V～9V（6节5#镉镍可充电电池）
▲ 外接220V交流电源进行充电
▲ 体积：200mm×200mm×105mm
